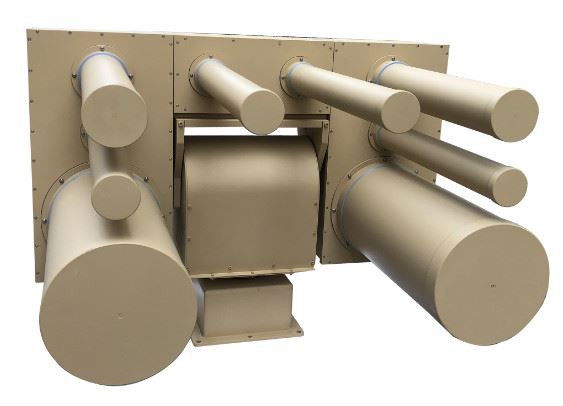

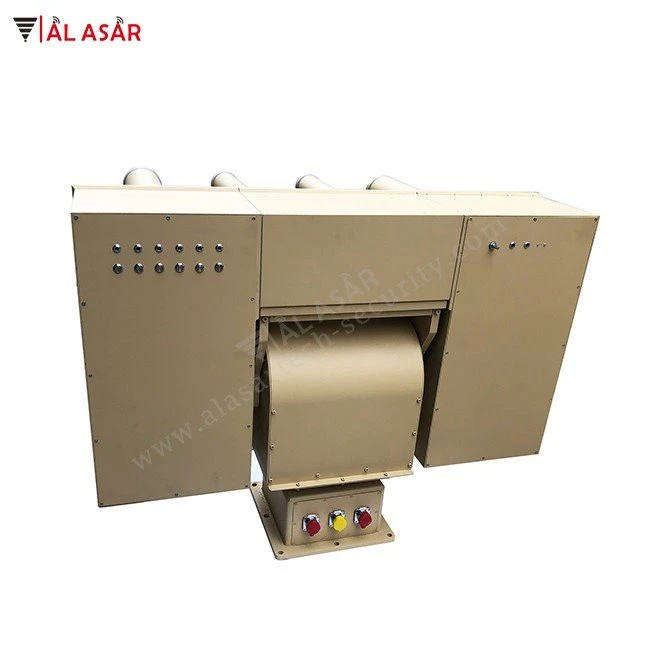

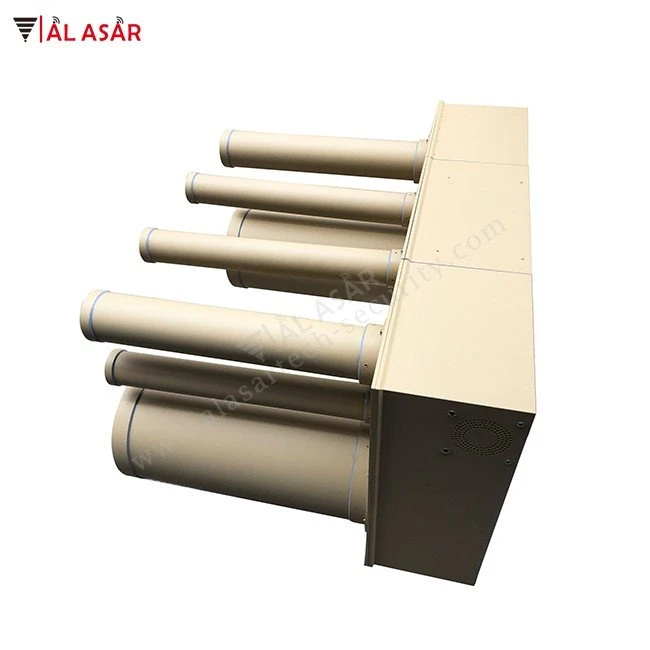

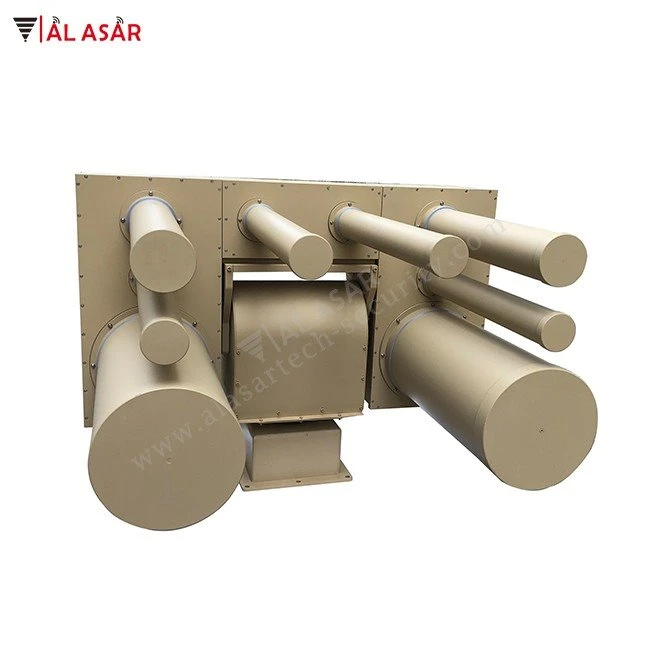

5KM Dron Defender System

Uvod proizvoda

Sistem branioca letjelica : Uglavnom uključuju modifikaciju vozila, Sistem kontrole prikaza, UAV DRONE pasivni sistem ranog upozoravanja i otkrivanja, UAV DRONE sistem za detekciju aktivnog radara, sistem za ometanje preciznosti smjera, omnidirectional active defense system, fotoelektrični sistem za otkrivanje i praćenje, UAV DRONEportabilna oprema za ometanje, Sistem napajanja postavljen na vozilo je posebno sačinjavan od vozila, izviđačke antene, izviđač kontrolnog domaćina, terminal za kontrolu ekrana, antena za smetnje, fotoelektrična oprema za praćenje, GPS, tava za smetnje/nagib, komunikacijska oprema, sistem distribucije struje, i prateći kablovi. Udaljenost ranog upozorenja je ≧5 kilometara, udaljenost smetnji ≧ 1,5 kilometara, a raspon praćenja ranog upozorenja je 360°. Sistem ima aktivnu funkciju odbrane. Odašiljanjem elektromagnetskih signala za suzbijanje, u području jezgra formira se obrambena zona za suzbijanje kako bi se automatski spriječilo da dronovi uđu u odbrambenu zonu kako bi se postigla svrha aktivne odbrane.

Glavne funkcije UAV DRONE protumjernog sistema postavljenog na vozilo uključuju radarsku pretragu i otkrivanje, Fotoelektrično praćenje i prepoznavanje, kontramjere, integrirana komunikacija itd.: Radarska pretraga i detekcija: Ka band, horizontalni 360 stepeni / ugao povišenja ± 90 stepeni, za 0~10 kilometara Aktivno otkrivanje i skeniranje niskih, malih i sporih ciljeva; fotoelektrično prepoznavanje praćenja: korištenje aktivnih signala za otkrivanje radara za implementaciju optičkog praćenja mete, te korištenje laserskog snimanja kako bi se meta identificirala ručno ili sistematski; protumjere: korištenje fiksne opreme (ili prenosive jednostruke vojne opreme) Smetnje i presretanje ciljeva sa potencijalnim sigurnosnim opasnostima ili prijetnjama; Komandni centar: za otkrivanje, otkrivanje, fotoelektričnu identifikaciju, i kontramjere, prilagođene i izvršio efikasne planove povezivanja na osnovu potreba kupaca; Modularni dizajn: vlastite R&D sposobnosti, Kroz integraciju detekcionog radara, fotoelektričnog praćenja, protumjerne opreme itd., može se realizovati razne metode implementacije kao što su računarska soba, fiksiranje krova ili tornja, te vozilom montirano komandnog centra kako bi se zadovolje potrebe različitih kupaca.

Funkcija proizvoda

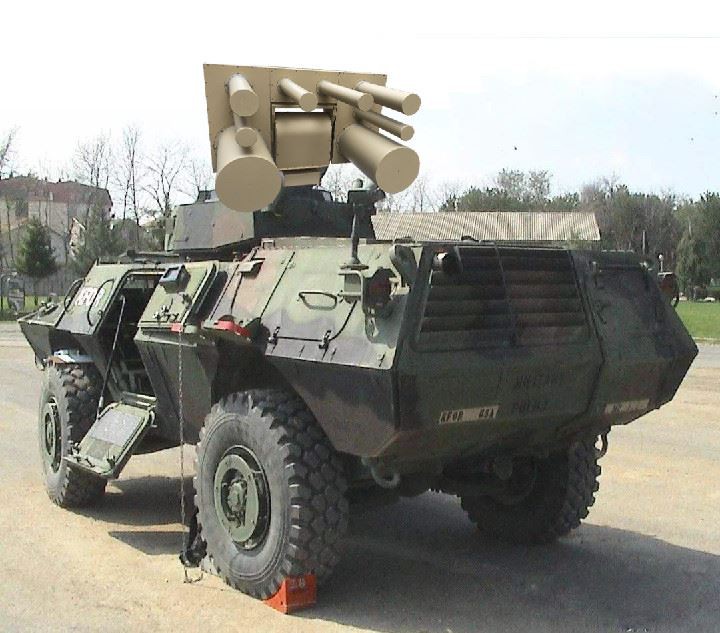

1. PTZ/Fixed UAV DRONE protumjereni sistem koji se montira na vozilo uglavnom uključuje izmjenu vozila, Sistem kontrole softvera za prikaz (ili ožičena kontrola), sistem upućivanja preciznosti smjera, svesmjenski aktivni obrambeni sustav, UAV DRONE prijenosni uređaj za interferencije i antena za napajanje vozila (opcionalna radarska detekcija, fotoelektrična oprema za praćenje), GPS, smetnje PTZ, komunikacijska oprema, sustav distribucije energije i prateći kablovi.

2. Pokrivanje 360° u svim smjerovima, a radijus pokrivenosti jednog uređaja može doseći više od 5 kilometara

3. Sistem ima aktivnu funkciju odbrane. Odašiljanjem elektromagnetnih signala za suzbijanje, u području jezgra formira se obrambena zona za suzbijanje, što automatski sprečava UAV-e da uđu u odbrambenu zonu kako bi se postigla svrha aktivne odbrane.

3. Frekvencija se može prilagoditi,

4. Kada je bez nadzora, oprema može raditi automatski, sa mogućnostima sve okrugle zaštite tokom dana

5. Sistem bi trebao imati karakteristike jednostavne instalacije, jednostavnog pogona i automatiziranja.

6. Signal za smetnje GPS, GLONASS, Beidou navigacijski signal i 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, signal za prijenos slike, signal za skakanje frekvencija, signal daljinskog upravljača.

7. Funkcija proizvoda ometača signala radilice: prekinuta je sva komunikacija između radilice i kontrolora

8. IP daljinski upravljač, sa alarmom za napajanje, stojeći talasni alarm, funkcija temperaturnog alarma

9. Softverski daljinski upravljač, kroz kontinuiranu interakciju kontrole stepenica, rotirajuća antena precizno ukazuje na zračnu metu.

10. Može se povezati s opremom za otkrivanje kao što je radar. Nakon pronalaska mete, automatski će kontrolirati okretnu tablu i uključiti usmjerene elektronske smetnje. Posao bez nadzora 7*24 sata.

11. Cijela mašina usvaja materijal od aluminijske slitine šest serija, a efekt disipacije topline veći je od efekta obične aluminijske sliline. Potpuno zatvoren i integrisan dizajn, oprema je protiv vibracija, IP66 vodootporna, neprobojna za prašinu, i sprej za sol

12. Nezavisni prekidač dugmeta ručno uključi/isključi emisiju signala smetnji svake frekvencijske trake, indikator pokazuje status, a svjetlina indikatora je podesiva; softver daljinski pali/iskljucuje emisiju signala smetnji svakog frekventnog traka, i istovremeno prikazuje status ukljucivanja/isključivanja i svjetlinu indikatorskog svjetla.

13. Softverski daljinski upravljač, kroz kontinuiranu interakciju kontrole stepenica, rotirajuća antena precizno ukazuje na zračnu metu.

14. Cijela mašina usvaja materijal od aluminijske slitine šest serija, a efekt disipacije topline veći je od efekta obične aluminijske sliline. Potpuno zatvoren i integrisan dizajn, oprema je protiv vibracija, IP66 vodootporna, neprobojna za prašinu, i sprej za sol

Specificaiton proizvoda

Opseg i snaga frekvencije smetnji (može se odabrati normalno frekvencijski pometanje ili visoko-end frekventno preskakanje):

Stil kontrolnog signala: FHSS (Frequency Hopping)/DSSS (Direct Sequence Spread Spectrum)

Kontrolna frekvencija: 433MHz/915MHz/ 2.4GHz/5.2G/5.8GHz/1.5GHz

Širina snoda: horizontalna 30°, vertikalna 30°

Radni domet : ≧5km

Napajanje: AC100-240V/50Hz DC 60V

Potrošnja energije: 3000W (max)

Vrijeme rada: kontinuirano

Dimenzija: 90 *68*70CM

Neto težina: 125kg

Nivo zaštite: IP67 vodootporna, anti-vibracija, protiv prašine i antisolan sprej

Sistem: Podrška za kontrolu žice ili kontrolu softvera

Opcionalno: radar, fotoelektrični

Vlažnost: 5% - 95%

Operating Temp: -20ºC - +55ºC

Aplikacija
Spriječiti aktiviranje improviziranih eksplozivnih naprava na daljinsko upravljanje i zaustavljanje terorističkih napada;
Zaštitite stručnjake za rukovanje eksplozivima;

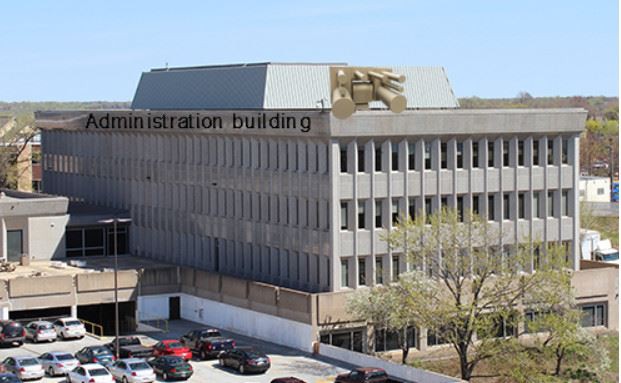

Zaštitite važna mjesta kao što su autobusne/željezničke stanice, plaza, škole, masovna okupljanja, stadioni i dr; zgrada uprave, specijalno policijsko vozilo, ect.
Umanjenje rizika i uklanjanje eksploziva na specificiranim tačkama;
Policija je korištena za konvoj VVIP, ECM, anti-drogu, kontrolu nereda itd.
Vojska korištena za graničnu kontrolu, ECM itd.
