Indikatori električnih performansi:
|
Indeks |
Parametar |
|
Radna frekvencija |
5150-5350MHz |
|
Izlaz zasićene snage CW |
Veći ili jednak 30W (45dbm) ± 1dbm |
|
U - bend steknite ravnost |
Manje od ili jednako 1,5db |
|
Radna struja |
Manje od ili jednako 1.7a |
|
Izlaz VSWR |
Manje ili jednak 2,6 |
|
Suzbijanje nereda |
Veći ili jednak 65dbc |
|
Harmonična suzbijanje |
Veći ili jednak -8dbc-u |
|
RF izlazni sučelje |
Sam - F |
|
Interfejs napajanja 28V |
Dovod - Kroz kondenzator sa prizemnom pločom / crvenom - crne žice |
|
VCC napajanje |
DC: 27-30V |
|
VCC max napon |
+30V |
|
Dimenzija bez konektora |
127,5 × 59,5 × 18 mm |
|
Temperatura okoline |
-20oC~+55oC |
|
Način instalacije |
Radijator treba instalirati za ispitivanje pojačala napajanja |

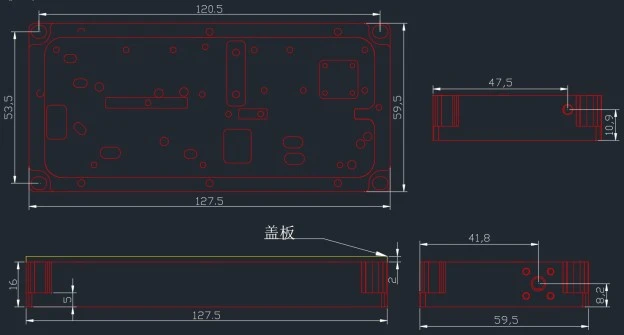

Struktura izgleda kao sljedeća:
