Pregled
Zatvorska oblast ima ukupnu površinu od 92,000 kvadratna metra, sa dužinom od 460 metara od istoka prema zapadu i širinom od 200 metara od sjevera prema jugu. Izvan istočne ograde nalazi se brdo. Na vrhu brda se nalaze GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G bazne stanice, a bazna stanica je prava linija od ograde. Udaljenost je oko 500 metara, a ostale bazne stanice su relativno udaljene od zatvora, a signal je slab. Pokriveni komunikacioni signali su GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
cjelokupni dizajn
1. Zatvorski ometač signala štiteći način pokrivanja
1) Vodootporni IP daljinski upravljač velike snage 5g Ometač mobilnog telefona AAT-HPJ8-5G jednopojasni host se koristi sa odgovarajućom usmjerenom antenom, a omnidirekciona antena se uglavnom koristi za pokrivanje velike površine;
2) Koristite opremu za ometanje mobilnog signala male snage s podesivom snagom za više frekvencija AAT-JPA-8H-10W da dopunite i ojačate neke od neispravnih zaštitnih tačaka curenja unutar gore spomenute zaštite velike snage .
2. Princip izbora antene
1) Da bi se smanjio uticaj na nezaštićenu unutrašnjost, posebno u rubnom delu zatvora, uglavnom se koristi usmerena antena;
2) U ostalim prostorijama zatvora, omnidirekcione antene se uglavnom koriste za proširenje zaštitnog prostora;
3) U skladu sa različitim opsegom zaštite, uglom, visinom, dužinom i širinom, itd., visinom postavljanja antene i drugim faktorima, razumno odaberite vertikalni i horizontalni dijagram zračenja i tehničke parametre kao što su pojačanje i nagib antene.
3. Odabir položaja za postavljanje antene
1) Smatrajte da je pravac zračenja zaštićene antene u efektivnom opsegu što je moguće više konzistentan sa smerom zračenja bazne stanice;
2) U potpunosti iskoristite opstrukciju terena i zgrada na licu mjesta kako biste pravilno odabrali parametre uzorka antene i smanjili smetnje vanjskom svijetu.
4. ometač telefonskog signala Otklanjanje grešaka izlazne snage
Prilagodite snagu zaštite razumno prema stvarnoj jačini signala i kvaliteti scene kako biste osigurali efekt zaštite i pokušajte je uravnotežiti što je više moguće na osnovu određene redundance.
5. Konfiguracija izlaznog frekvencijskog opsega i spektra
Prema stvarnom frekvencijskom opsegu i frekvencijskoj tački lokacije, usvojena je kombinacija uskopojasnog i širokopojasnog. Glavne tačke su jaki signali iz najbliže bazne stanice, koji su zaštićeni amplitudom uskog pojasa. Amplitudna maska velikog propusnog opsega.
6. Zatvorski ometač fleksibilna kombinacija sistemskih modula
1) Unutrašnjost hosta je sastavljena od različitih modula: moduli različitih frekvencijskih opsega mogu se fleksibilno birati u modelu istog modela;
2) Host i antena su povezani kablom od 50 oma, antena se može postaviti u najboljem položaju i oslobođena je ograničenja položaja hosta;
3) Domaćin može koristiti razdjelnik snage za distribuciju sa više antena u skladu sa stvarnim potrebama, štedeći snagu domaćina i proširujući opseg zaštite;
4) Antena takođe može koristiti kombinator za kombinovanje različitih izlaznih signala više hostova na jednoj anteni za zračenje, smanjujući broj antena i uštedujući troškove.

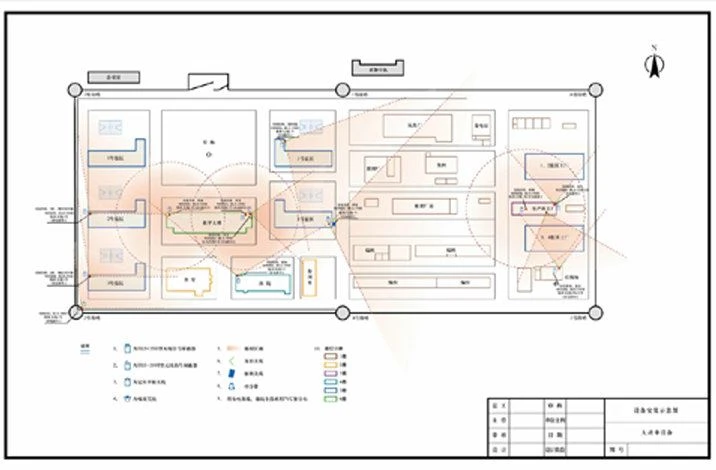

Šematski dijagram instalacije opreme za ometanje velike snage

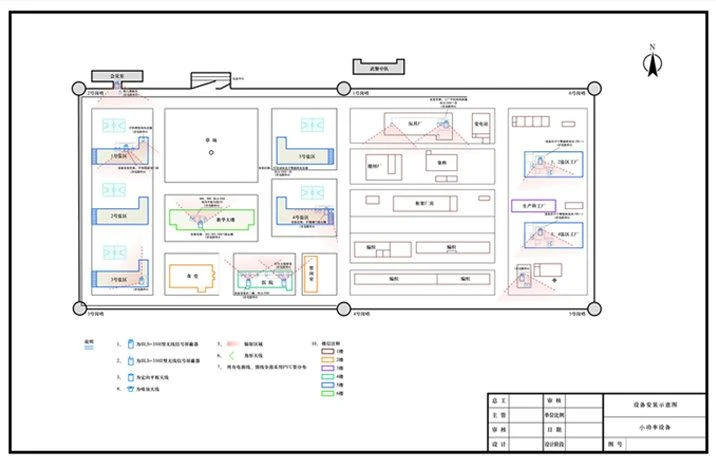

Šematski dijagram instalacije opreme za ometanje manje snage
