Sistem za detekciju dronova

Stavka

Parametri

Podjedinica opreme za detekciju i ometanje

1.1 Frekvencijski opseg prijemnika detekcije: 10MHz6GHz

1.2 Propusni opseg u stvarnom vremenu: 480MHz

1.3 Četiri opsega interferencije

1.3.1 900-930MHz (industrijski dron) 20W

1.3.2 1559-1610MHz (GPS smetnje) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Udaljenost detekcije i ometanja

1.4.1 Udaljenost detekcije: 3-5KM (urbano okruženje); 6-12KM (prigradsko posebno otvoreno okruženje)

1.4.2 Udaljenost ometanja: 1-1,5KM (visina 100 metara);

1.5 Preciznost detekcije: 9,3 stepena (podaci izvještaja o testu)

1.6 Antena

1.6.1 Frekvencijski raspon: 380MHz-6GHz

1.6.2 Horizontalni ugao detekcije: 0 stepen - 360 stepeni

1.6.3 Vertikalni ugao detekcije: -30 stepeni - plus 90 stepeni

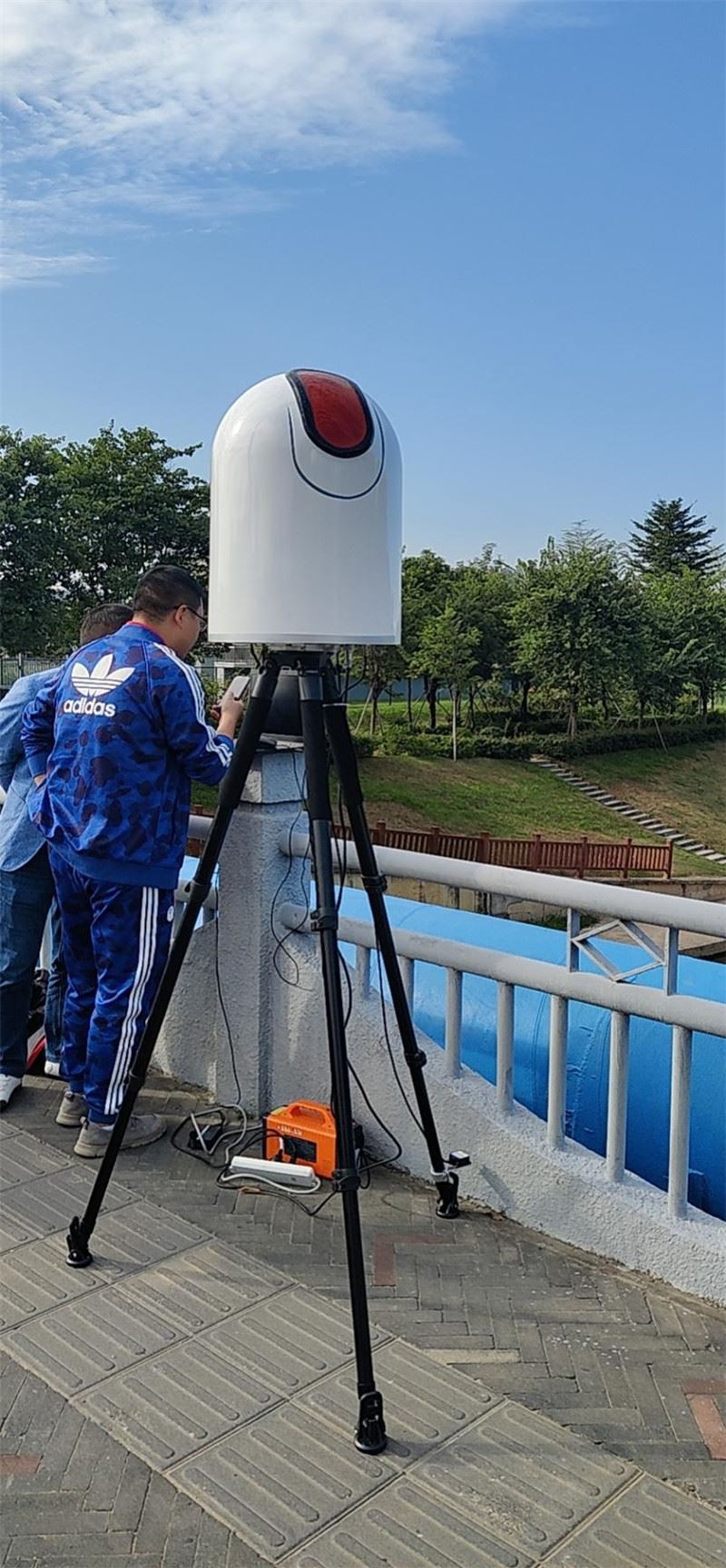

1.7 Cijela mašina (uređaj je integrirani uređaj za detekciju i protumjeru)

1.7.1 Maksimalna potrošnja energije: 300W

1.7.2 Radna temperatura: -20 stepeni plus 60 stepeni

1.7.3 Temperatura skladištenja: -40 stepeni plus 70 stepeni

1.7.4 Težina: 12,25 kg

1.7.5 Veličina: prečnik 400 mm visina 555 mm

Antenski nosač

2.1 Težina: 4,32 kg

2.2 Veličina: prečnik 260mm zatvorena visina 923mm

Kompjuter

Laptop, miš, adapter, mrežni kabl. (može se povezati na centralni kontrolni HDMI ekran)

Sistemski softver i funkcije spektra

4.1 Identifikacija i pozicioniranje DRONE-a: Koristeći detekciju radio spektra, može identificirati i locirati 8 modela DRONE-a u isto vrijeme, automatski iskočiti prozor s rezultatima detekcije, identificirati sliku DRONE-a, prikazati model DRONE-a, azimut, koristiti frekvenciju, nivo i udaljenost , nestanak drona automatski briše i preuređuje rezultate detekcije.

4.2 Brza identifikacija i pozicioniranje: vrijeme identifikacije<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista rezultata detekcije: Lista će prikazati dron i informacije o modelu, vremenu, azimutu i udaljenosti i može se izvesti kao izvještaj.

4.4 Pozicioniranje jedne- stanice: Koristeći detekciju radio spektra, udaljenost između drona i operatera može se grubo izmjeriti pomoću složenih algoritama pod uslovima jedne stanice i jedne lokacije.

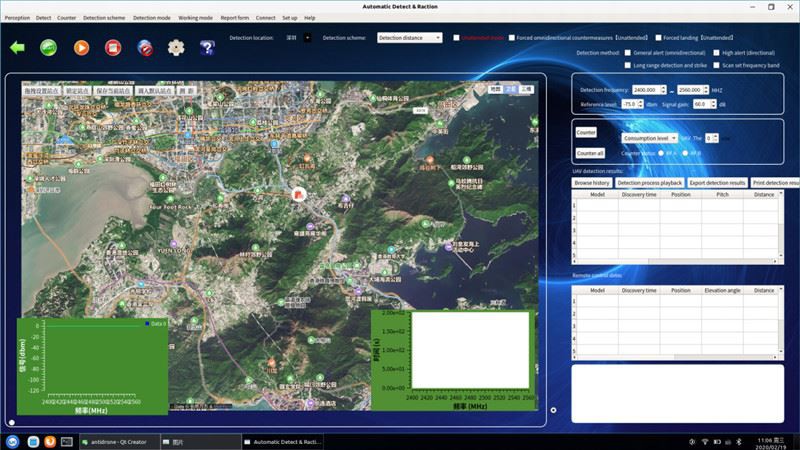

4.5 Funkcija prikaza karte: Prikaz položaja drona i operatera na 2D (3D) mapi i prikaz podataka kao što su geografska širina, dužina i udaljenost. Funkcija prikaza karte: Prikaz položaja drona i operatera na 2D (3D) mapi i prikaz podataka kao što su geografska širina, dužina i udaljenost.

4.6 Ugao detekcije i odbrane se može podesiti: U skladu sa otkrivenom geografskom situacijom, ako se iza nalazi visoka planina ili visoka{2}} zgrada, a samo DRONE ispred mora biti zaštićen, raspon ugla od zaštita se može podesiti proizvoljno, što može efikasno eliminisati lažni ugao uzrokovan refleksijom signala.

4.7 Kalibracija udaljenosti: Za različita elektromagnetna okruženja, postojaće greške u udaljenosti detekcije. Sistem može obezbijediti detekciju kalibracije udaljenosti, pustiti dron da leti 100 metara na udaljenosti od 500 metara, a sistem će automatski kalibrirati udaljenost detekcije kako bi detekcija bilo preciznije mjerenje udaljenosti.

4.8 Frekvencijski opseg detekcije se može podesiti: Prema stvarnom frekvencijskom opsegu koji koristi dron, frekvencijski opseg detekcije se može unijeti i urediti kako bi detekcija bila efikasnija, i nije potrebno skenirati sve frekvencijske opsege za detekciju.

4.9 Detekcija punog frekventnog opsega: Frekvencijski opseg koji detektuje sistemska oprema je od 10MHz-6GHz, a frekvencijski opseg pokrivanja antene je 380MHz-6GHz. Održava dobru ravnost pojačanja u cijelom frekvencijskom opsegu. Pojačanje antene je od 5dBi-8dBi, što se može prilagoditi na više od tri stotine MHz. Detekcija bespilotne letjelice u svim uobičajenim frekvencijskim opsezima od 6GHz, frekvencije ispod 380MHz također se može detektovati, a udaljenost detekcije je smanjena.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metara

4.11 Protumjera inteligentnog povezivanja: U skladu sa frekvencijskim opsegom i azimutom detektovanog DRONE-a, možete odabrati koji DRON će se suprotstaviti. Sistem će automatski odabrati frekventni opseg za protumjere i automatski odašiljati signale na detektovanom azimutu. Protumjera, efikasnost protumjere može se povećati za 46 puta, a može se izbjeći prijenos svih frekvencijskih opsega i svih kutova, što neće naštetiti normalnoj wifi i drugim komunikacijama, i slučajno oštetiti avion na bijeloj listi.

4.12 Snimanje karakteristika modela: Za nove modele, sistem može snimiti podatke o prijenosu slike i skakanju frekvencije, automatski snimati i automatski iskačući meni nakon snimanja i može automatski identificirati model sljedeći put. Posebna funkcija snimanja može se prilagoditi potrebama identifikacije industrijskih bespilotnih letjelica-klase.

4.13 Funkcija glasovnog upita: sistem će automatski glasovno slati informacije o alarmu i ključne operacije.

4.14 Funkcija samopozicioniranja opreme-: Sistem ima dvostruke mogućnosti pozicioniranja GPS i Beidou, kao i vlastitu poziciju. Nije potrebno ručno podešavati azimut, a pozicija se može postaviti proizvoljno.

4.15 Integrirana detekcija i protumjere i antene: Sistemska oprema se razlikuje od konvencionalne opreme za detekciju i odbranu, ali integrira detekciju, protumjere i antene punog{2}}pojasa. Kompaktan je i jednostavan za korištenje, stabilan i pouzdan, jednostavan za korištenje i pogodan za brzu primjenu.

4.16 Karakteristike modela Air autonomna identifikacija: Za model DRONE koji sistem nema, sistem ima funkciju autonomnog učenja i identifikacije i prosuđivanja i prikazuje se kao nepoznat model. Ako poznajete model, on se može automatski pohraniti u sistem, a sljedeći put kada bude identificiran kao model, ilegalno sastavljena bespilotna letjelica također može biti otkrivena i pozicionirana.

4.17 Identifikacija i pozicioniranje industrijskih-dronova: Dizajn posebnog inteligentnog spektra algoritma nadmašuje opću opremu za detekciju i može identificirati i locirati industrijske-dronove, čak i sastavljene dronove, koji su pogodniji za prevenciju i kontrolu terorističkih napada.

4.18 Otvorite novi model funkcije snimanja signala DRONE-a: Za signale DRONE-a koji se stalno razvijaju i mijenjaju, metoda snimanja se može koristiti za kontinuirano povećanje podataka baze podataka kako bi se osiguralo da oprema ne zaostaje dugo vremena.

4.19 Funkcija opisa putanje DRONE, upit rezultata historijske detekcije, funkcija ažuriranja softvera i podataka, itd.

4.20 Podržava VPN daljinski rad i funkciju kontrole
