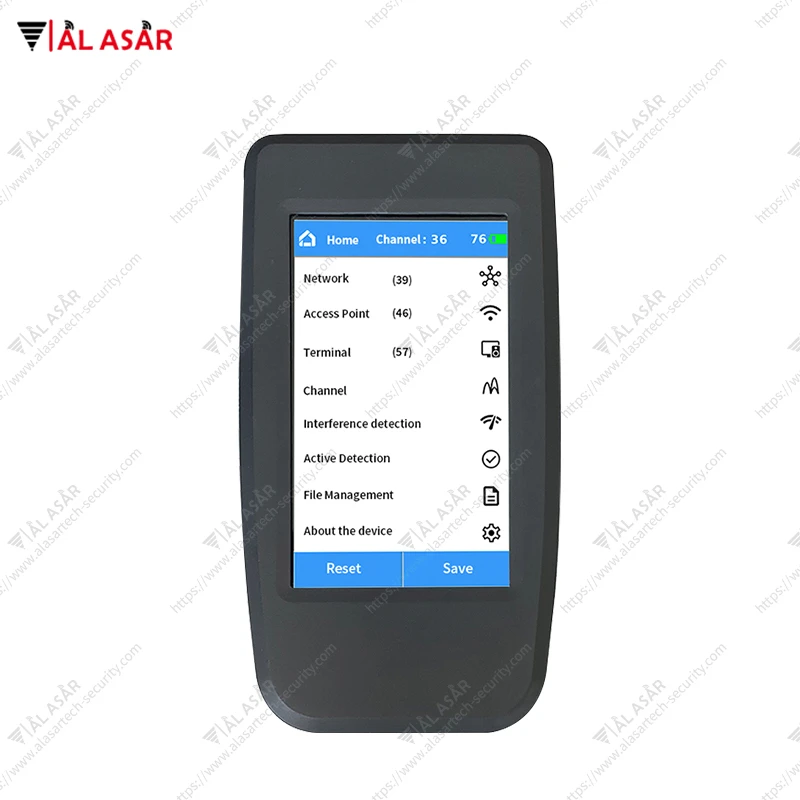

WiFi sigurnosni uređaj za inspekciju

Uvod u opremu

Oprema za inspekciju sigurnosti WiFi okruženja je uređaj razvijen za analizu bežičnih signala i precizno lociranje WIFI terminalnih uređaja kao što su mobilni telefoni, računari i bežične kamere.

Sistem prima bežične signale koji se prenose kada mobilni telefon komunicira sa bežičnom pristupnom tačkom, demodulira i analizira ciljni signal i analizira i sumira okolne bežične signale. U isto vrijeme, cilj se može precizno locirati mjerenjem jačine bežičnog signala WIFI terminala. Takođe podržava mere protiv smetnji protiv ciljanog bežičnog signala kako bi ometao njegove normalne mrežne aktivnosti.



Technical Parameters

Stavka	Parameter
Format signala	IEEE 802.11a/b/g/n/ac/ax protokoli (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Bežični kanal	2.4G: 1-13 5G: Kanali koji su u skladu sa CN standardima za bežični frekvencijski opseg
Bluetooth standardi	BR/EDR BLE, podržava protokol verzije 4.0-5.2
Prijemna osjetljivost	-90 dBm
Pokrivenost	Ugrađena{0}} antena > 50 metara, podržava eksternu antenu
Brzina skeniranja	5 sekundi
Preciznost pozicioniranja	<1 meter
Trajanje baterije	8 sati
Pojačanje antene	Ugrađena{0}}antena 6db, vanjska antena opciona
Sistemski hardver	Domaća integrisana hardverska oprema
Operativni sistem	Linux operativni sistem
Dimenzije i težina	168*95*38mm ; 550g



Funkcionalni opis



1. Podržava klasičnu Bluetooth detekciju i detekciju Bluetooth elektronskih uređaja male snage-.

2. Možete dobiti informacije kao što su MAC Bluetooth uređaja, Bluetooth tip, naziv uređaja, marka uređaja, jačina signala itd.

3. Podržava blisko i precizno pozicioniranje ciljeva Bluetooth uređaja.

4. Podržava 802.11a/b/g/n/ac/ax protokole (WIFI 3/4/5/6).

5. Podržava otkrivanje aktivnosti cilja (otkrivanje hot spota podržava različite vrste WIFI rutera, AP pristupnih tačaka, prenosivih WIFI pristupnih tačaka, mekih AP-ova i mobilnih hot spotova, itd.; detekcija terminala podržava različite vrste WIFI terminala, desktop računara, laptopa, tableta, mobilnih telefona, pametnih kućnih uređaja, WIFI kamera itd.).

6. Podržava skeniranje bežičnih pristupnih tačaka, otkrivanje bežične pristupne tačke MAC, naziv mreže, kanal, jačinu signala, snagu odašiljanja, WIFI verziju, podržanu brzinu, proizvođača uređaja, itd. (uključujući skrivene vruće tačke).

7. Podržava skeniranje bežičnih terminalnih uređaja, otkrivanje MAC terminala, jačinu signala, status pristupa, informacije o pristupnoj tački, informacije o detekciji, itd. (uključujući povezane uređaje i nepovezane uređaje).

8. Podržava WIFI bežičnu mrežu, može automatski identificirati više pristupnih tačaka iste mreže i može povezati topološki odnos između pristupnih tačaka i terminala.

9. Podržava blizinu pristupnih tačaka i terminala.

10. Podržava detekciju ponašanja bežičnog napada.

11. Podržava protumjere protiv ciljeva u 2.4G i 5G frekvencijskim opsezima i podržava protumjere protiv određenih kanala.

12. Podržava očuvanje istorijskih podataka o detekciji.

13. Podržava dinamičko podešavanje snage skeniranja, može dinamički podesiti 10 nivoa snage, filtrirati uređaje koji nisu-zabrinuti sa slabim signalima i olakšati pretragu cilja.

14. Podržava analizu skrivenih vrućih tačaka, može otkriti skrivene vruće tačke u okruženju i terminalne uređaje koji su povezani sa vrućim tačkama i podržava raščlanjivanje pravih imena skrivenih vrućih tačaka.

15. Podržava preuzimanje i izvoz sačuvanih podataka o detekciji i sistemskih podataka o hvatanju paketa (izvezeni podaci se nalaze u excel tabeli radi lakšeg pregleda).

16. Podržava kratku analizu trenutnog bežičnog okruženja i mapu distribucije hot spot kanala za prikaz zauzetosti hot spot kanala u okruženju.

17. Podržava aktivno otkrivanje bežičnog okruženja, koje može otkriti trenutnu aktivnost podataka uređaja.

18. Podržava hvatanje i spremanje bežičnih podataka određenih uređaja ili određenih kanala.

19. Podržava USB izvoz sačuvanih podataka skeniranja i snimljenih paketnih podataka.



Uputstva

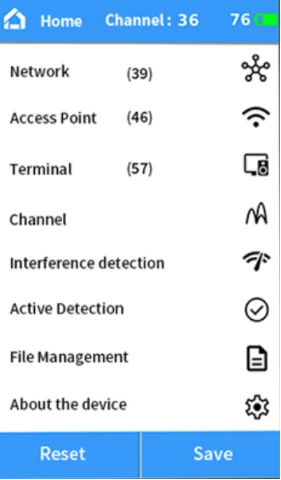

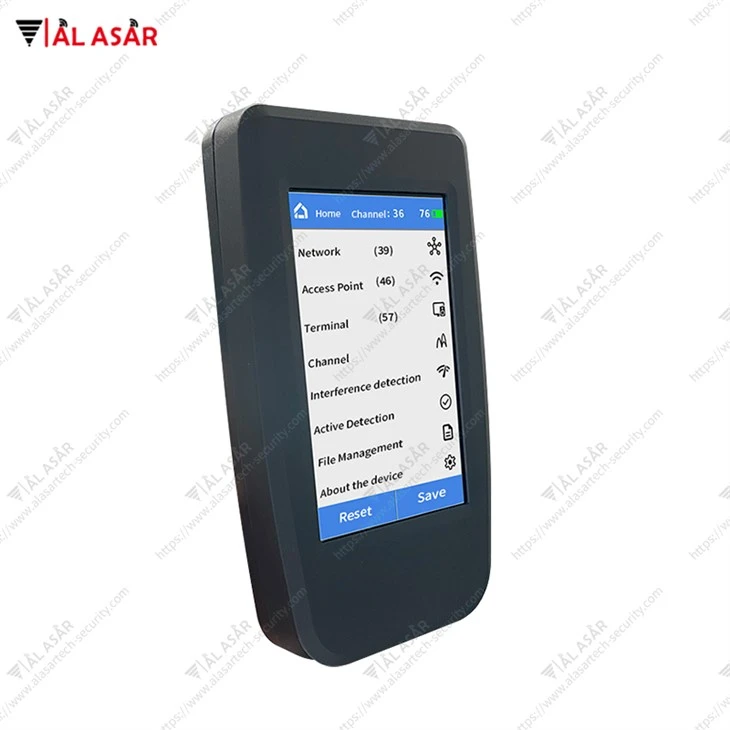

1.Main Interface

(1) Glavni interfejs sistema je ujedno i glavni meni sistema.

(2) Gornja statusna traka je dugme za navigaciju, naziv trenutne stranice, broj trenutnog kanala i napajanje baterije.

(3) Kliknite na"Reset"dugme za resetovanje radnog statusa sistema.

(4)Kliknite na"Sačuvaj"dugme da sačuvate trenutne informacije o skeniranju sistema u datoteku.

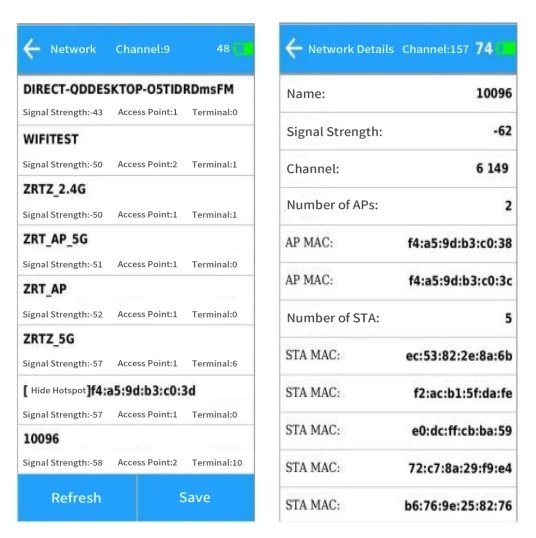

2.Network

(1) Lista mreža prikazuje sve trenutne informacije o bežičnoj mreži, uključujući naziv mreže, najjači signal bežične mreže, broj pristupnih tačaka u mreži i broj terminala u mreži.

(2)Kliknite na stavku liste da vidite detaljne informacije o mreži.

(3) Detaljne informacije uključuju naziv mreže i MAC adrese pristupnih tačaka i terminala u mreži.

(4) Kliknite na stavku MAC adrese na odgovarajućoj listi da biste otišli na stranicu sa detaljima odgovarajuće pristupne tačke ili terminala.

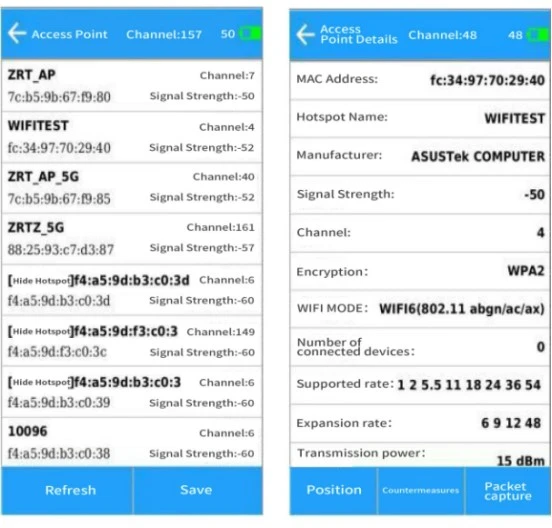

3.Pristupna tačka

(1)The"pristupna tačka"lista prikazuje sve informacije o bežičnim pristupnim tačkama (uključujući skrivene vruće tačke)

(2) Kliknite"unos na listi pristupnih tačaka" da vidite detaljne informacije o pristupnoj tački.

(3) Kliknite na"dugme ispod" za pokretanje operacija pozicioniranja, protivmjera ili hvatanja paketa na trenutnoj ciljnoj pristupnoj tački

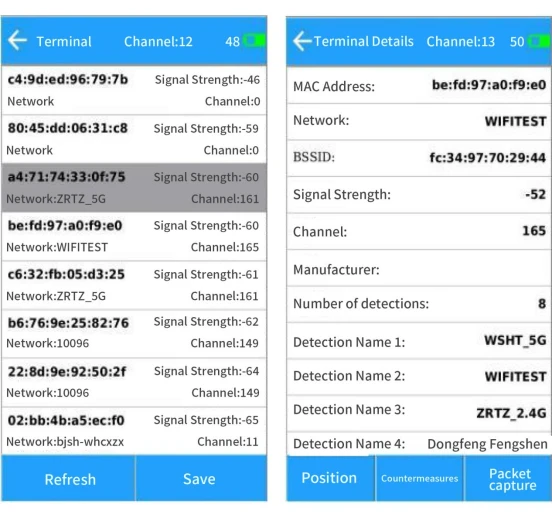

4.Terminal

(1) Lista terminala prikazuje informacije o svim bežičnim terminalima u blizini (uključujući nepovezane terminale).

(2)Sive stavke na listi su uređaji koji nisu bili aktivni duže vrijeme.

(3) Za nepovezane terminale, ako su neaktivni duže od 5 minuta, biće obrisani sa liste.

(4) Kliknite"unos u listu terminala"za pregled detaljnih informacija o terminalu.

(5)Kliknite na"dugme ispod"za pokretanje operacija pozicioniranja, protumjere ili hvatanja paketa na trenutnom terminalnom cilju.

(6) Naziv hot spota na koji je ciljni terminal povezan bit će prikazan na dnu detalja terminala

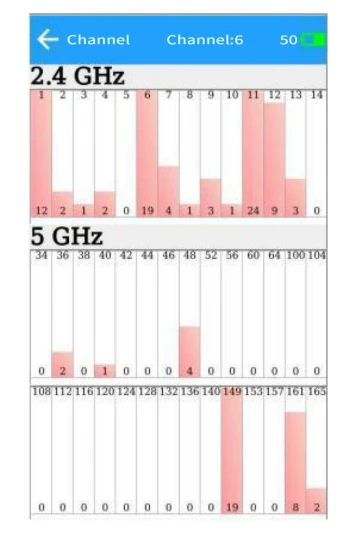

5.Channel

(1) Lista kanala prikazuje upotrebu WIFI kanala u okolnom bežičnom okruženju. Uključujući 2.4G kanale i 5G

(2)kanala.

(3) Broj kanala je iznad grafikona, a broj uređaja otkrivenih na kanalu ispod.

(4) Što je traka grafikona viša, kanal je zauzetiji.

(5) Kliknite"odgovarajuću traku kanala"da skočite na detalje o kanalu da vidite informacije o određenom uređaju kanala.



6. Detekcija smetnji

(1) Detekcija smetnji je otkrivanje ponašanja napada u okolnom bežičnom okruženju, uglavnom da bi se otkrilo da li je cilj zlonamjerno isključen.

(2) Kada se otkrije da je meta često isključena, može se smatrati da se meta suprotstavlja umjetno.

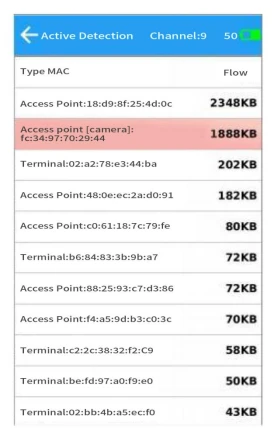

7.Active Detection

(1) Aktivna detekcija je otkrivanje uređaja koji trenutno prenose podatke uokolo, a također ima detekciju skrivenih WIFI kamera.

(2) Ako se otkrije da cilj ima skrivene karakteristike kamere, on će biti označen crvenom bojom i oglasit će se alarm. (Kada se detektuje alarm kamere, da biste doneli precizniju procenu, možete se vratiti na glavni interfejs da resetujete informacije o detekciji uređaja i zatim ponovo izvršite aktivnu detekciju.

(3) Ako se prijavi višestruka detekcija, može se utvrditi da je meta skrivena kamera)

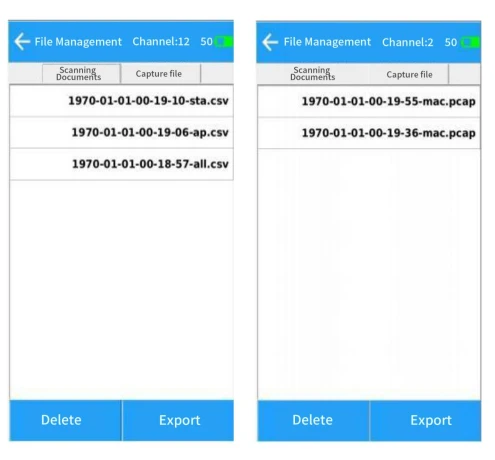

8. Upravljanje datotekama

(1) Stranica za upravljanje datotekama prikazuje skenirane datoteke i datoteke za snimanje paketa koje je sačuvao uređaj. Datoteke se mogu izbrisati.

(2) Eksterni USB disk (formatiran kao FAT32) može se povezati na datoteke za izvoz, a izvezene datoteke se automatski brišu na uređaju.

(3)(Imena datoteka koja završavaju sa "sve" označavaju da datoteka sadrži i liste pristupnih tačaka i terminalskih podataka. "ap" označava da sadrži samo liste pristupnih tačaka, a "sta" označava da sadrži samo liste terminala.

(4) Informacije se takođe čuvaju na početnoj stranici ili mreži, uključujući sve liste. Informacije se spremaju na stranicu liste pristupnih tačaka, uključujući samo informacije o pristupnoj tački, a informacije se čuvaju na stranici terminala, uključujući samo informacije o listi terminala.)

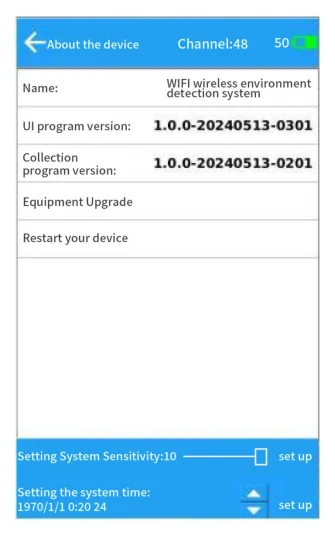

9. Informacije o uređaju

(1) Stranica sa informacijama o uređaju sadrži broj verzije softvera uređaja, a uređaj se može nadograditi ili konfigurirati.



Nadogradnja uređaja:

Formatirajte USB disk u FAT32, preimenujte paket za nadogradnju u update.bin i stavite ga u korijenski direktorij USB diska.

Nakon što priključite USB disk, kliknite na Nadogradnja uređaja. Nakon što je automatska nadogradnja završena, pojavljuje se interfejs za završetak nadogradnje.

Isključite USB disk i kliknite na Restart Device da završite nadogradnju.

Podesite osetljivost sistema:

Nakon što odaberete osjetljivost detekcije skeniranja sistema kroz klizač, kliknite na dugme Postavi na poleđini. (Što je manja osjetljivost, manji je raspon detekcije sistema)

Podesite sistemsko vreme:

Nakon što kliknete na odgovarajuću stavku na vremenskoj traci, odaberite je pomoću dugmeta za podešavanje na poleđini. Zatim kliknite na dugme Set za postavljanje.

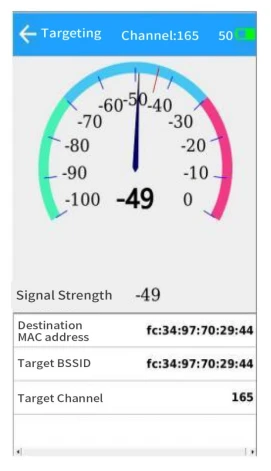

10. Pozicioniranje cilja

(1) Nakon pokretanja pozicioniranja mete na stranici s detaljima pristupne točke ili terminala, stranica za pozicioniranje će skočiti.

(2) Pokazivač grafikona je trenutna jačina signala mete. -100 je najveća udaljenost, a 0 je najbliža udaljenost.

(3) Istovremeno, različite frekvencije zvučnih signala će biti date prema jačini ciljnog signala. (Vrijednost pozicioniranja pristupne tačke će biti glatkija. Ako pristupna tačka ne javi, izađite iz pozicioniranja i ponovo-skenirajte informacije pristupne tačke. Pristupna tačka je možda promijenila radni kanal.

(4) Za pozicioniranje terminalne mete, ako je cilj aktivan, vrijednost pozicioniranja će biti glatka. Ako je cilj neaktivan, vrijednost će općenito biti diskontinuirana.)

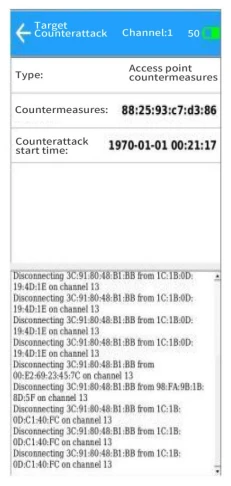

11.Target Counter

(1) Nakon pokretanja protumjere protiv mete na stranici s detaljima pristupne točke ili terminala, stranica za protumjeru će biti preusmjerena.

(2)Informacije o statusu kontramjere nalaze se na dnu stranice, a MAC adresa trenutno uspješnog uređaja za protumjeru će biti prikazana.

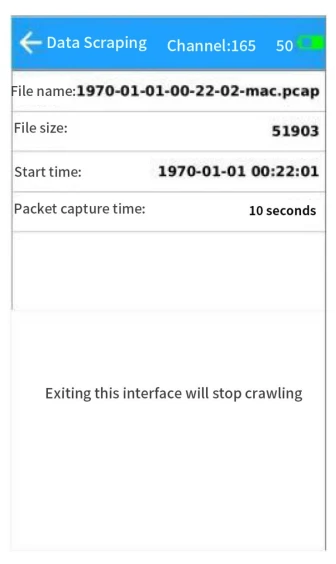

12. Grabljenje mete

(1) Nakon pokretanja hvatanja paketa za cilj na stranici s detaljima pristupne točke ili terminala, stranica za snimanje će skočiti.

(2) Format za hvatanje podataka je 802.11 bežični okvir podataka, sačuvan u pcap formatu, koji se može izvesti preko USB fleš diska i uvesti u softver za analizu kao što je wire shark za gledanje.



13. Korištenje eksterne usmjerene antene

Uređaj ima integrisanu omnidirekcionu antenu. Prilikom preciznog pozicioniranja, uređaj podržava eksterne usmjerene antene.



14. Punjenje uređaja

Uređaj se puni punjačem od 12V. Snaga punjenja originalnog punjača je 12W. Prilikom punjenja, punjač prikazuje crveno svjetlo, a kada je potpuno napunjen, prikazuje zeleno svjetlo.
